Nos moyens

Depuis 1981, la SAGE dispose d’un laboratoire interne de mécanique des sols et des roches.

En relation avec nos domaines de compétence (terrassements, études de stabilité…), nous sommes en mesure de réaliser les essais en laboratoire qui permettent d’identifier et de classer les sols et roches, ainsi que de mesurer certaines caractéristiques mécaniques ou hydrauliques (déformabilité, résistance, perméabilité)..

Essais d’identification des sols (selon GTR) :

• Teneur en eau naturelle
• Analyse granulométrique
• Sédimentométrie
• Valeur au bleu de méthylène
• Limites d’Atterberg
• Limite de retrait
• Masse volumique apparente

Essais de comportement et de traitement des sols :

• Essai de compactage Proctor normal et modifié avec mesure IPI
• Essai de gonflement et indice CBR après immersion
• Essai d’aptitude et étude de traitement de remblais à la chaux vive et/ou liant hydraulique (selon Guide de Traitement des Sols)

Essais mécaniques des sols :

• Essais de compression trixiale à l’appareil trixial de révolution :
  • Non consolidé non drainé (UU)
  • Consolidé non drainé avec mesure de pression interstitielle (CU+u)
  • Consolidé drainé (CD)

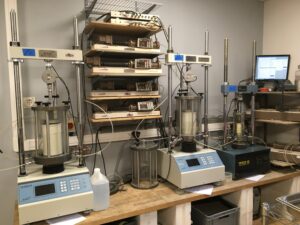

Trois presses sont dédiées aux essais triaxiaux, toutes asservies informatiquement et disposant d’une acquisition automatique des données.
Les essais sont possibles sur deux dimensions d’échantillons intacts ou remaniés :

• • Diamètre 100 mm pour les sols graveleux (fraction 0/20mm)
  • Diamètre 38 mm pour les sols fins de nature argileuse ou limoneuse (fraction 0/5 mm)
• Essai de compressibilité des sols avec chargement par paliers avec mesures de Cv
• Essai de gonflement à l’œdomètre
• Essais de perméabilité à charge variable ou constante
• Essai de fluage

Qualité et Métrologie :

Tous les essais sont réalisés dans le respect des modes opératoires LCPC et des normes AFNOR françaises et européennes.

Notre matériel est contrôlé régulièrement par nos techniciens et fait l’objet d’un suivi extérieur tous les ans par un organisme spécialisé accrédité AFNOR concernant les certificats d’étalonnage.

Chaque procès-verbal est vérifié avant d’être rendu.

Les échantillons sont référencés et stockés dès leur arrivée dans nos locaux. Ils sont par la suite conservés hors intempéries 4 mois après la réalisation des essais.

Essais mécaniques sur roches et bétons :

• Résistance à la compression simple
• Résistance à la compression avec détermination du module de Young et du coefficient de Poisson
• Résistance à la traction par méthode indirecte, Essai Brésilien
• Détermination de la vitesse de propagation des ondes ultrasonores
• Teneur en eau

Des partenariats avec d’autres laboratoires nous permettent de compléter ces essais afin de caractériser et classer totalement granulats, matériaux de couches de forme, sols pollués , massifs rocheux et bétons.

Nous disposons en interne des moyens suivants :

Géophysique :

• Profils et tomographies sismique réfraction en Vp et VS de 12 à 48 traces (sources : masse sismique, chute de poids accélérée, explosifs)
• Sondages et tomographies de résistivité électrique, de 32 à 128 électrodes
• Prise en compte des géométries non linéaires et inversions jointes (2D, 2.5D, 3D)
• Polarisation provoquée et spontanée
• Mesures géoradar, antenne 200-600 MHz
• Mesures de vibrations ambiantes 3C
• Bruit de fond sismique – Méthode H/V
• Inversion des ondes de surface (méthode MASW)
• Géométries et caractéristiques de profils particuliers sur demande

Vibrations :

• Capteurs géophones 3C Sigicom C22
• Supervision et visualisation InfraNet(R)
• Paramétrisation de seuils et envoi d’alertes automatiques
• Gestion des normes classiques : Circulaire de 1986, IN1226 SNCF, Arrêté Ministériel de 1994, …

Essais In-Situ :

• Pénétromètres dynamiques légers portatifs (PANDA) pour reconnaissance de sols et contrôle de compactage

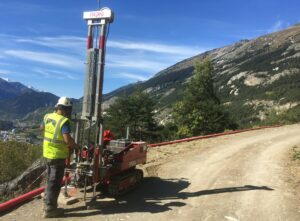

• Pénétromètres dynamiques semi-lourds sur chenillard (PAGANI TG 63-100) pour reconnaissance de sols
• Sondes inclinométriques (Sonde RST et Sonde GLÖTZLnMg) pour étudier les déformations dans le sol
• Sondes piézométriques 30 m et 50m avec mesure température et conductivité pour mesures et analyse du niveau de la surface libre d’une nappe
• Essais d’eau de surface (PORCHET, MATSUO) pour mesure de perméabilités

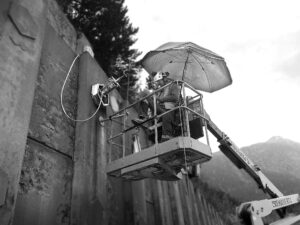

• Appareillage pour essais de clous (2 ensembles 60 tonnes et 1 ensemble 100 tonnes) pour les sites accessibles de plain-pied, en technique acrobatique, en nacelle, échafaudage…
• Cale dynamométrique pour essai sur tirant
• Carottage de chaussée, roche et béton
• Ferroscan
• Appareils de géolocalisation (GPS…)
• Localisation de canalisation et conduite (détecteur réseaux et radar géologique)

La SAGE fait le choix de recourir à la sous-traitance d’entreprises spécialisées de forage pour les sondages destructifs, carottés, pénétrométriques statiques et essais pressiométriques.

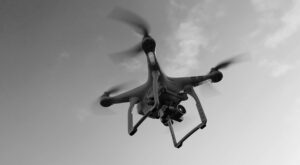

Les drones apparaissent comme un outil innovant et pertinent, rendant possible de nombreuses missions d’observation et de suivi en géologie et géotechnique.

Dans le domaine des risques naturels mais également pour nos projets d’aménagements en montagne, l’acquisition de données d’imagerie (visible, infra-rouge) offre des perspectives nouvelles pour nos métiers d’ingénierie.

Afin de couvrir tous les domaines d’intervention (expertise, cartographie, suivi évolution de zones instables, suivi de carrières en cours d’exploitation, inspection d’ouvrages d’art…), la SAGE possède une flotte de drones qui couvrent un large spectre de possibilités. Pour travailler en toute sécurité et selon la règlementation en vigueur, notre personnel est formé spécifiquement au brevet de télépilote de drone.

Aujourd’hui, grâce au développement des logiciels photogrammétriques dotés d’une grande puissance de calcul et à la connaissance des outils CAO et DAO, nous restituons des données extrêmement précises sur de grandes étendues.

L’utilisation de drones permet de réaliser les principales prestations suivantes :

• acquisition photogrammétrique en vue de produire des données topographiques fiables,
• établissement de modèles numériques texturés avec possibilité de réaliser directement des mesures géométriques simples (distance, surface) et complexes (mesures structurales d’orientations de failles, suivi de déformation). La SAGE peut mettre à disposition de ces clients des outils en ligne permettant à chacun de réaliser ses propres relevés,
• établissement d’états de référence en vue d’assurer le suivi de certains ouvrages (routes, ponts, parois…),
• acquisition de couples de photographies en stéréoscopie en vue de réaliser des observations fines en 3D de zones difficiles d’accès,
• outil d’aide à la décision en support visuel gestion de crise ou lors d’intervention en urgence.

Les données acquises avec nos drones permettent également :

• l’estimation de volumes de terrassements,
• la réalisation d’orthophotos référencées,
• la surveillance de retenues collinaires,
• la surveillance de la stabilité de fronts de carrières,
• la surveillance des pentes instables (falaises et glissements).

Cette technique d’investigation permet aux ingénieurs de la SAGE de réaliser des acquisitions rapprochées de zones difficiles d’accès tout en fournissant des points de vue permettant une analyse globale des phénomènes en présence.

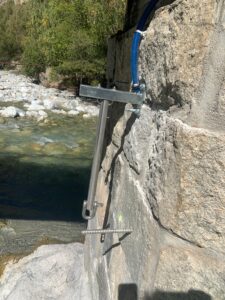

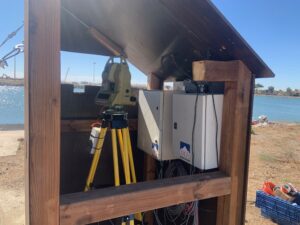

Le pôle Instrumentation de la SAGE conçoit et installe des dispositifs de suivi  et de surveillance adaptés aux besoins de ses clients dans les domaines des risques naturels, des ouvrages en terre ou de génie civil, de l’eau et de l’environnement.

La SAGE a la maitrise complète de la chaine de mesures et de son exploitation :

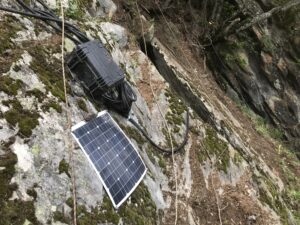

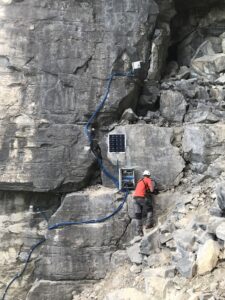

• Conception, réalisation, mise en place, maintenance et assistance à l’exploitation de dispositifs de surveillance des sites (capteurs, câblage, centrale d’acquisition automatique et système de télétransmission, interrogeable à distance avec gestion d’alarmes)
• Mesures manuelles ponctuelles sur les dispositifs ou mesures continues automatisées en temps réel par centrale d’acquisition et de gestion des données, avec possibilités de télétransmission (radio, 2G/3G/4G/LoRa) et d’autonomie énergétique
• Mise en route et paramétrage du dispositif de surveillance
• Traitement automatique des données et déclenchement d’alerte ou d’alarme en temps réel en cas de dépassement de seuils fixés à l’avance
• Exploitation des données et évaluation des risques
• Mise à disposition d’un portail de surveillance à accès sécurisé

Notre bureau d’étude est équipé de logiciels de calculs, modélisation et traitement des données afin de traiter des problèmes géotechniques courants et complexes :

• Trajectographie et propagation des chutes de blocs

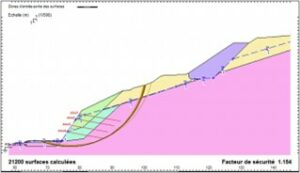

• Calculs de stabilité des pentes et soutènement (TALREN, GEOSTAB)
• Dimensionnement des soutènements (GEOMUR, GEOSPAR, KREA, RIDO…)
• Calculs aux éléments finis (Plaxis 2D)
• Dimensionnement des fondations et interactions sols-structures (FOXTA…)
• Conception, dessin et traitement d’images : Autocad/Covadis, Draftsight, Suite Adobe Professionnel, QGIS…
• Photogrammétrie (MetaShape, 3D RECHAPPER)
• Traitement des données : graphiques (GRAPHER), représentation 3D (SURFER), programmation (MATLAB, PYTHON), géophysiques développés en interne (2D, 3D, polarisation provoquée…)

L’analyse par imagerie TSM : une révolution pour la détection et le suivi des mouvements de terrain

Développée depuis 2017 par SAGE en collaboration avec l’EOST (Université de Strasbourg), l’analyse par imagerie TSM (Tracing Surface Motion) est une méthode numérique innovante de traitement d’images. Elle permet de cartographier et quantifier avec précision les déplacements de terrain au fil du temps, même en milieu boisé.

Principe :

Les données utilisées sont des images haute définition issues de relevés topographiques (LiDAR ou photogrammétrie), qui restituent fidèlement le relief d’un site à un instant donné. La méthode repose sur la comparaison d’images temporelles acquises à différentes périodes, révélant ainsi les déformations du terrain en restituant notamment les vecteurs déplacements du terrain en tout point. Robuste et polyvalente, elle valorise les données topographiques déjà en votre possession.

A quoi cela sert ?

Dans un contexte de réchauffement climatique, les terrains de montagne subissent des évolutions rapides. Grâce à l’imagerie TSM, il est désormais possible de visualiser et suivre ces changements à l’échelle d’un versant ou d’un territoire entier, avec une précision inégalée.

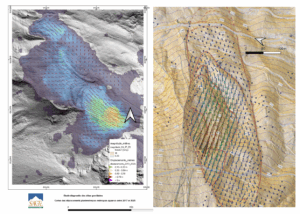

Une vision complète des mouvements de terrain

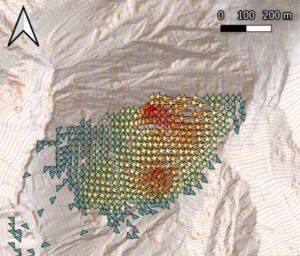

Les analyses sont restituées sous forme de cartes de déformation (format PDF ou QGIS), illustrant les vecteurs de déplacement en 3D. Intégrée à notre approche naturaliste classique (observations de terrain, analyse de photos aériennes, géomorphologie, sondages, instrumentation), cette technique permet notamment de :

• cartographier les grands mouvements de versant, avec une délimitation précise des zones stables et instables ;
• quantifier les vitesses d’évolution, en fournissant des données sur la direction et l’amplitude des déplacements (la technique permet de détecter des déplacements planimètriques supérieurs à 5 cm entre 2 acquisitions)
• positionner les enjeux (remontées mécaniques, bâtiments, routes, conduites forcées, etc.) en dehors des zones à risque ;
• anticiper les évolutions futures pour une gestion proactive des risques.

Une technique qui a fait ses preuves

Cette méthode a déjà fait ses preuves dans des contextes variés :

• domaines skiables : Les Arcs, Val Thorens, Orelle, Méribel, Courchevel, Flaine ;
• études de glissements de terrain : en collaboration avec les services RTM 38, 73 et 06 ;
• suivi de glissements majeurs : Chambon (38) ;
• détection et anticipation de ruptures : éboulements de la Praz (2023) et de l’Arly (2018).

Nous serions ravis de vous la présenter et d’échanger sur vos besoins spécifiques. Contactez-nous pour en savoir plus !
